- 產品概述

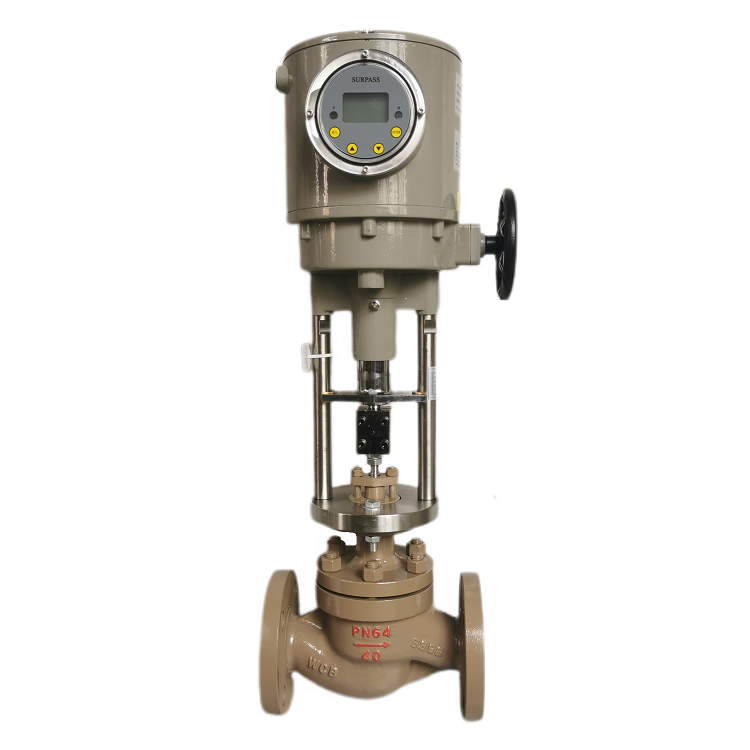

SURPASS電動執行器 是以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的全電子式執行機構，機內有伺服系統，無需另配伺服放大器，關鍵部件“控制器”采用先進的混合集成電路，并用樹脂澆鑄固化，經老化處理，可靠性高，防潮，防震。用電位器調整零點、行程、靈敏度，方便易行；用功能開關任意選擇正、反動作、選擇斷信號的三種狀態。同時，執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的關嚴等三種保護功能。是一種具有高可靠性的產品，可與各種直行程和角行程調節閥門組成電動調節閥。 3410系列電子式電動執行器是以220V交流單相電源為驅動電源，輸入信號采用220V交流開關，電機采用交流可逆單相齒輪減速電機，開度檢測采用精密導電塑料定位器，可與各種直行程和角行程調節閥門組成開關控制型電動執行器。
主要技術參數
參數名稱 | 3810系列 | 3410系列 | ||
控制機構 | 輸入信號 | 4～20mADC或1～5VDC | 220VAC開關信號 | |
開度信號 | 4～20mADC(負荷電阻500Ω以下) | 反饋4～20mADC或0～1.0KΩ | ||
死區 | 0.8～1.0%可調到0.4% | |||
零點調整 | 25% | |||
量程調整 | 20～100% | |||
基本誤差、回差 | 1.0% | |||
控制限位、開關 | 開側、閉側 | 開側、閉側 | ||
開度檢測 | 精密導電塑料電位器 | 精密導電塑料電位器 | ||
動力 | 電源 | AC220±10% 50Hz | AC220±10% 50Hz | |
驅動電機 | AC可逆單相齒輪減速電機 | AC可逆單相齒輪減速電機 | ||
耗電功率 | A型 | 50 VA | 50 VA | |
B型 | 150 VA | 150 VA | ||
C型 | 220 VA | 220 VA | ||
D型 | 350VA | 350VA | ||
附屬機構 | 過載保護單元 | A、B型任選，C、D型必備 | ||
力矩開關 | 角行程可以安裝（選擇件） | 角行程可以安裝（選擇件） | ||
空間加熱器 | 選擇件，但防爆型不裝 | 選擇件，但防爆型不裝 | ||
手動機構 | 便攜式手動曲柄 | 便攜式手動曲柄 | ||
安裝條件 | 環境溫度 | 普通型無加熱器-10℃～＋60℃ | 普通型無加熱器-10℃～＋60℃ | |
普通型有加熱器-35℃～＋60℃ | 普通型有加熱器-35℃～＋60℃ | |||
防爆型-10℃～＋60℃ | 防爆型-10℃～＋60℃ | |||
允許振動 | 1.5G以下 | 1.5G以下 | ||
相對濕度 | 普通型95%以下,防爆型45～85% | 普通型95%以下,防爆型45～85% | ||
環境氣體 | 無腐蝕性氣體 | 無腐蝕性氣體 | ||
接線口 | 普通A、B、C型2-PF1/2 | 普通A、B、C型2-PF1/2 | ||
普通D型和防爆型2-PF3/4 | 普通D型和防爆型2-PF3/4 | |||
配線口 | 信號線屏蔽并與電源線隔離 | |||
保護等級 | IP55 | IP55 | ||
防爆等級 | EXd II BT4 | EXd II BT4 | ||
